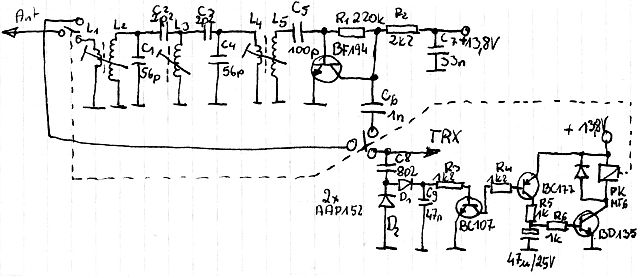

Wzmacniacz składa się z filtru pasmowego na pasmo CB 11m , stopnia wzmacniającego oraz układu automatycznego włączania . Filtr pasmowy jest trzy obwodowy , wykonany z obwodów 7x7 typu 506 (L1,L2,L4,L5). Jako cewka L3 zostało wykorzystane tylko pierwotne uzwojenie filtru 506 . Stopień wzmacniający jest wykonany z tranzystorem BF194 (T1), którego punkt pracy ustala się rezystorem R1 tak aby napięcie kolektora wynosiło ok. 6,5 V. Wzmacniacz jest przystosowany do współpracy z anteną samochodową , przy antenach stacjonarnych zakłucenia odbioru znacznie wzrastają . Układ automatycznego włączania uruchamia wzmacniacz po przełączenia transceivera CB na odbiór . Gdy w antenie pojawia się napięcie wcz. układ wyłącza wzmacniacz i dołącza do gniazda antenowego antenę z pominięciem wzmacniacza. Napięcie wcz. zostaje wyprostowane przez podwajacz napięcia z diodami D1-D2 , stałe napięcie na kondensatorze C10 wprowadza w nasycenie tranzystory T2,T3 i sterujący przekaźnik MT6 tranzystor T4. Zadziałanie układu przełączania następuje przy wyjściowej mcz. ok. 100 mW. Po dołączeniu układu do transceivera należy zestroić filtry na maksymalny sygnał stacji odbieranych w środku pasma CB . Równoważnik filtru 506 można wykonać samemu , nawijając na korpus obwodu 7x7 8 zwojów przewodu , np. DNE 0,3 wlutowane między uzwojenia 1-3 , oraz obok niego 2 zwoje DNE 0,3 wlutowane między wyprowadzenia 4-5 . W korpusie musi się znajdować rdzeń wcz. np. RWP 2,5 X 5,9 / F-24 . Jeżeli jest tam rdzeń innego typu , należy wymienić na właściwy.
