Timer włączający po długim czasie sterowane urządzenie na krótki okres, był opisany w nr A4/1983 mies. „Amaterske Radio”. Timer taki można wykorzystać, np. do włączania oświetlenia, karmienia ryb i drobiu, podlewania roślin lub też fotografowania wzrostu roślin metodą lupy czasowej.
Czas między kolejnymi włączeniami ti- mera może wynosić 1 do 5 h (tj, czas włączania sterowanego urządzenia jest rzędu kilku minut (ta).

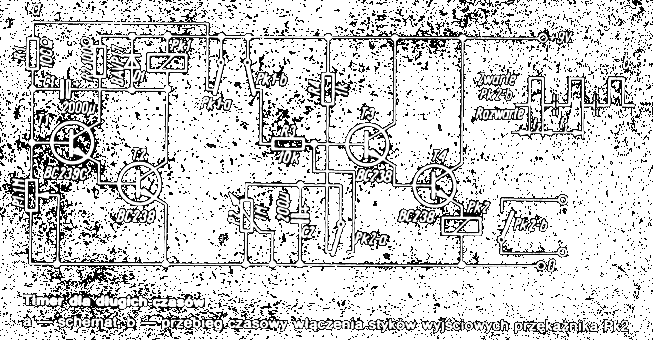

Schemat timera jest przedstawiony na rysunku (a), a przebiegi czasowe na wyjściu — rys. (b).
Timer składa się zasadniczo z dwóch układów czasowych. Pierwszy z nich pracuje z tranzystorami T1 i T2 w układzie integratora Millera i odmierza dłuższy czas, drugi — z tranzystorami T3 i T4 w układzie Darlingtona odmierza krótszy czas.
Po włączeniu zasilania tranzystory T1 i T2 otwierają się, uruchamiając przekaźnik Pk1 wyposażony w dwie pary zestyków. Normalnie zwarte zestyki Pk1-b rozwierają się unieruchamiając drugi układ czasowy, takie same zestyki Pk-1a odłączają zasilanie od rezystora R1, przez który naładował się kondensator C1. Teraz kondensator C1 rozładowuje się przez potencjometr P1 i oba tranzystory, podtrzymując przyciągnięcie kotwicy przekaźnika Pk1. Po nastawionym czasie przekaźnik puszcza, zwierając zestyki Pk1-b, co powoduje uruchomienie drugiego układu czasowego.
Teraz otwierają się tranzystory T3 i T4, powodując przełączenie zestyków przekaźnika Pk2. Naładowany kondensator C2 zostaje dołączony do bazy tranzystora T3 i zaczyna rozładowywać się przez potencjometr P2 i obwód baz tranzystorów T3 i T4. W czasie tego rozładowania zestyki przekaźnika Pk2-b są zwarte, włączając sterowane urządzenie. Po rozładowaniu się kondensatora C2 przekaźnik Pk2 puszcza i cykl zaczyna się od początku.
Warunkiem uzyskania długich czasów, a zwłaszcza czasu Xv jest mała upływność kondensatora C1 (najlepiej stosować tantalowy) oraz duże wartości h2lE użytych
tranzystorów. Ponieważ w układzie oryginalnym zastosowano tranzystory małej mocy, odpowiedni do tego przekaźnik Pk1 powinien mieć mały prąd zadziałania. W razie trudności z uzyskaniem takiego przekaźnika można tranzystory T2 i T4 zmienić na mocniejsze. źródło RE4/89
