Bardzo przydatny prosty w budowie wskaźnik napięcia akumulatora

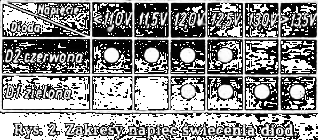

Gdy napięcie zasilające nie jest mniejsze niż 12 V, świeci dioda zielona Dl. Tranzystor T jest otwarty dzięki odpowiednio dobranemu dzielnikowi Rl, R2. Prąd płynący przez tranzystor bocznikuje prąd płynący przez diodę D2, która nie świeci. Gdy napięcie zasilające jest mniejsze niż 12,0 V, tranzystor ten zostaje zamknięty i zaczyna świecić dioda D2 - czerwona.
Rezystor R3 ogranicza natężenie prądu płynącego przez diody, a rezystor R4 ogranicza prąd płynący przez diodę Dl, gdy wzrasta napięcie zasilające. Zamiast diody D3 można zastosować trzy połączone szeregowo diody krzemowe dowolnego typu, tak aby całkowity spadek napięcia był równy ok. 2 V. Zwiększenie tego napięcia zawęża zakres zmian napięcia zasilania, powodujących jednoczesne świecenie diod zielonej i czerwonej. źródło RE7/86
