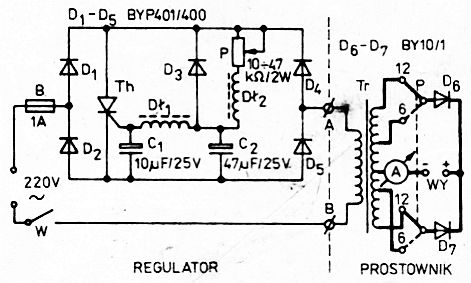

Podaję schemat ideowy prostownika do ładowania akumulatorów o napięciu 6 i 12 V, prądem o natężeniu do 10 A.
Przez szeregowe włączenie tyrystora w uzwojenie pierwotne transformatora uzyskuje się dużą sprawność prostownika. Uruchomienie urządzenia sprowadza się praktycznie do sprawdzenia prawidłowości montażu oraz sprawdzenia napięcia występującego na uzwojeniu pierwotnym transformatora. Przy zastosowaniu potencjometru 25 kΩ? zakres regulacji napięcia w punktach A-B powinien wynosić od ok. 50 V do pełnego napięcia sieci.
Dławiki Dł1 i Dł2 nawinięto na pręcie ferrytowym o długości ok. 20 mm i średnicy 3,5 mm. Dławiki te mają po 50 zwojów drutu w emalii o średnicy 0,3 mm. Ich indukcyjności wynoszą ok. 50-100 µ. Zamiast dławika Dł1 można zastosować rezystor 620 Ω, a zamiast Dł2 - rezystor 51-1000Ω, jednak użycie dławików polepsza sprawność regulatora i płynność regulacji. Diody d1-d5 mogą być diodami prostowniczymi dowolnego typu o prądzie powyżej 0,6 A i napięciu wstecznym 400 V.
Tyrystor Ty może być dowolnego typu na napięcie nie niższe niż 300 V. Najlepiej zastosować tu tyrystor krajowej produkcji typu BTP2/300.
Transformator Tr jest nawinięty na rdzeniu z blach transformatorowych o przekroju środkowej kolumny rdzenia ok. S = 20 cm2. Uzwojenie pierwotne składa się z 700 zwojów drutu w emalii o średnicy 0,75 mm, a uzwojenie wtórne - 4 x 39 zwojów drutu w bawełnie (lub w emalii) o średnicy 1,6-1,8 mm, połączonych szeregowo (z od czepami). Włączając 2 lub 4 uzwojenia wtórne za pomocą przełącznika prądowego PR uzyskuje się 6 V lub 12 V na wyjściu prostownika. Diody d6 i D7 należy umieścić na radiatorze typu RL60g lub innym o powierzchni chłodzenia powyżej 100 cm2. Diody te można również zastąpić innymi o prądzie 10 A lub prostownikiem selenowym o podobnych parametrach. Życzymy powodzenia w konstruowaniu prostownika. źródło ZS 5/82
