Zabezpieczenie zasilacza

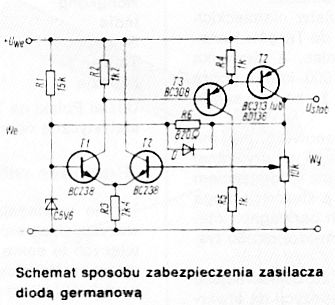

Interesujący sposób zabezpieczenia za­silacza przed skutkami zwarcia na wyj­ściu znaleźliśmy w resztkach starego numeru ,,Wireless World” — tak skrom­nych resztkach, że nawet nie wiadomo, którego ale jest informacja... W układzie zabezpieczenia wykorzystano fakt, że dioda germanowa otwiera się przy napię­ciu znacznie niższym, niż złącze baza- -emiter tranzystora krzemowego (rys.) W normalnych warunkach w obwodzie R1-R6 — potencjometru płynie prąd, dio­da D zostaje spolaryzowana zaporowo i nie ma wpływu na pracę układu. Przy zwarciu na wyjściu do obwodu zostaje włączony tylko zespół rezystorów R1, R6. Spadek napięcia na rezystorze R6 otwie­ra diodę D, która ten rezystor zwiera, powodując dalszy wzrost prądu w gałęzi i sprowadzając potencjał bazy tranzy­stora T1 do bardzo niskiej wartości (0,2 + 0,3 V). Tranzystor T1 zatyka się, powodując zatkanie tranzystorów T3 i T4. Po usunięciu zwarcia układ powraca do stanu normalnego.
Dioda D może być dowolną diodą germa­nową małej mocy, także detekcyjną, gdyż płynący przez nią prąd przy napięciu wejściowym 15 + 20 V nie przekracza 1,5 mA.
źródło RE9/91
