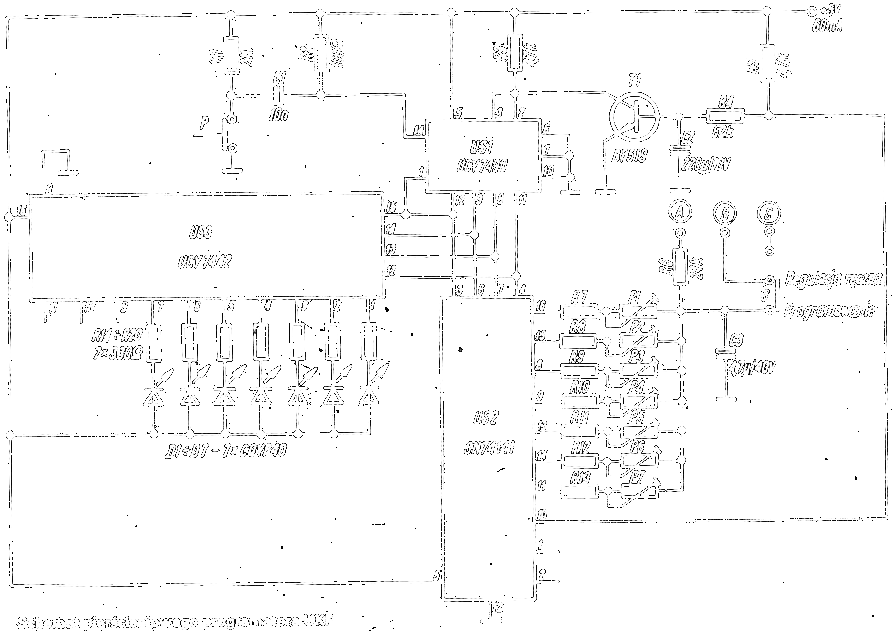

Odbiorniki radiowe z głowicami UKF przestrajanymi napięciem umożliwiają zwykle zaprogramowanie trzech lub czterech stacji UKF. W wielu regionach przygranicznych Polski jest to niewystarczające. Tradycyjna rozbudowa programatora wymagałaby zmian mechanicznych w odbiorniku, co nie zawsze jest możliwe. Przedstawiony na rysunku pierścieniowy programator UKF umożliwia zaprogramowanie siedmiu stacji UKF bez konieczności stosowania dodatkowych przełączników.
Po zwarciu zestyków przycisku P, w wyniku ładowania kondensatora C1, powstaje impuls napięcia, który jest zliczany przez licznik dziesiętny US1. Stan licznika jest dekodowany przez dekoder „1 z 10" (układ scalony US2). Kolejne impulsy na wejściu licznika US1 zmieniają w dekoderze US2 wyjście, które będzie w stanie niskim. Przyłączony do wyjścia w stanie niskim rezystor i potencjometr, np. R7, P1, tworzą z rezystorem R6 dzielnik dla napięcia przestrajania (ok. 33 V)rdoprowadzonego do wejścia A programatora z układu odbiornika. Napięcie z dzielnika, przy przełączniku S w pozycji „Programowanie", zasila diody pojemnościowe głowicy UKF (wyprowadzenie B). Do wejścia C programatora jest doprowadzone napięcie z potencjometru dostrojenia odbiornika i w położeniu „Regulacja ręczna" przełącznika S uzyskuje się ręczne dostrojenie do stacji UKF.
Równolegle z dekoderem US2 jest dołączony dekoder US3, który steruje diodami elektroluminescencyjnymi D1...D7. Diody
te są rozmieszczone na podziałce odbiornika i ich świecenie sygnalizuje odbieraną stację.
Rezystory R1, R2 i kondensator C1 eliminują wpływ drgań zestyków przycisku P na pracę licznika US1. Tranzystor T1 z rezystorami R3, R4, R5 i kondensatorem C2 tworzy układ, który po włączeniu zasilania włącza odbiornik na pierwszą zaprogramowaną stację (najczęściej słuchaną) oraz umożliwia przełączenie z ostatniej zaprogramowanej stacji na pierwszą.
Z powodu braku potencjometrów wieloobrotowych zastosowano w programatorze zespoły potencjometrów montażowych i rezystorów. Rezystancję potencjometrów i rezystorów trzeba tak dobrać, aby uzyskać dokładne dostrojenie do ustalonej stacji UKF.
Zamiast przycisku P można zastosować układ czujnika dotykowego, przystosowanego do pracy z układami TTL. Programator można przystosować do programowania dziewięciu stacji. W tym celu trzeba w dekoderze US2 przełączyć
zerowanie z wyprowadzenia 10 na wyprowadzenie 2 oraz dołączyć do wyprowadzeń 10 i 1 dodatkowe zespoły rezystor-potencjometr montażowy. W dekoderze US3 trzeba do wyprowadzeń 9 i 10 dołączyć diody elektroluminescencyjne z rezystorami ograniczającymi ich prąd przewodzenia.
Powyższy układ został wykorzystany w odbiorniku „Zodiak" w miejsce programatora fabrycznego i pracuje bez zakłóceń ponad 6 miesięcy. źródło RE11/84
